分路閥的工作原理

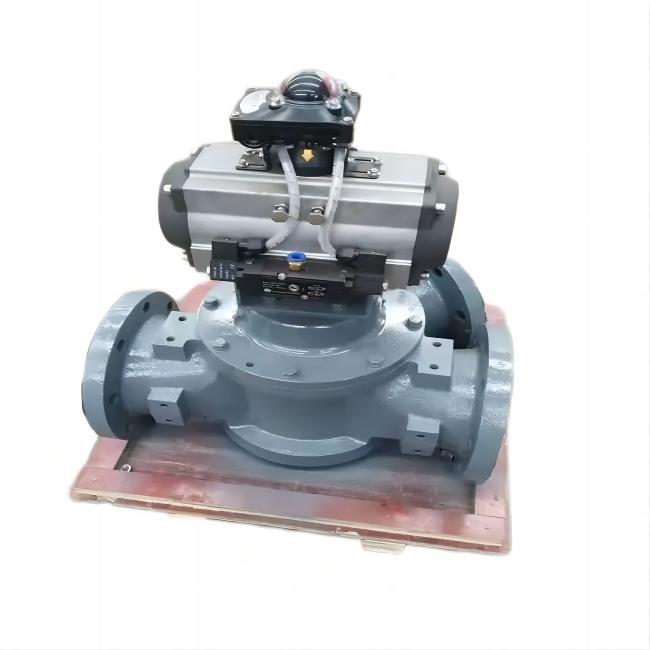

分路閥又稱為換向閥是氣力輸送系統管路切換的一種重要裝置，它的作用是輸送物料流向改變，采用旋塞式結構，密封可靠，換向靈活。適合粒料和粉料輸送方向切換。一般采用氣缸或電動執行器帶動旋塞換向，并安裝電磁閥開關，指示并控制氣缸換向，電磁換向閥控制進、排氣，從而實現換向。

主要特點

①驅動部采用氣缸或電動執行器。

②密封可靠，耐高壓。

③本體強度適應各種管道壓力，根據物料特點有鑄鋼，不銹鋼材質。

④軸能承受氣缸最大輸出壓力（工作壓力≤0.7Mpa）。

⑤轉子的旋轉角度能通過調節氣缸的行程實現。

⑥工作壓力范圍為-0.098~+0.8Mpa

⑦耐熱溫度：-30~250℃

使用注意事項

在物料輸送過程中不得切換

在流道與插板閥共用的場合，切換時必須先將插板閥關掉，再切換。

簡易分路閥

另外在氣力輸送系統中常用的也可利用插板閥跟三通管路實現物料輸送切換，替代分路閥工作。
